Winkelstahl unverzinkt

Winkelstahl ist ein Klassiker für Rahmen, Konsolen, Kanten, Unterkonstruktionen und Verstärkungen. Er bietet hohe Steifigkeit bei einfachem Anschluss.

Material anfragen Gewicht berechnen

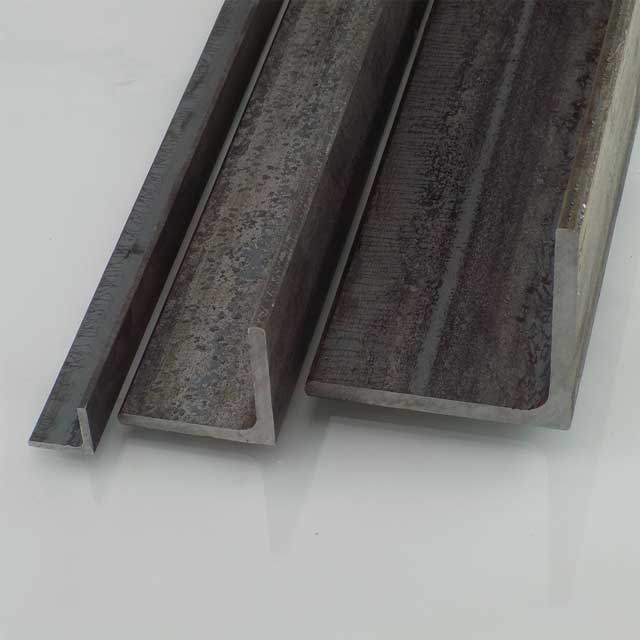

Winkelstahl unverzinkt im Lager von Franz Huisgen — Winkelstahl unverzinkt: lagerhaltige und beschaffbare Abmessungen projektbezogen anfragen.

Abmessungen

Erweiterte Größen und Metergewichte

Die Übersicht zeigt 48 typische gleich- und ungleichschenklige Winkelabmessungen von kleinen Werkstattprofilen bis zu großen Konstruktionswinkeln. Verfügbarkeit, Werkstoffgüte, Handelslänge, Verzinkung und Zuschnitt klären wir passend zur Anfrage.

Wofür eignet sich Winkelstahl unverzinkt?

Winkelstahl ist ein Klassiker für Rahmen, Konsolen, Kanten, Unterkonstruktionen und Verstärkungen. Er bietet hohe Steifigkeit bei einfachem Anschluss. Auf Wunsch liefern wir Fixlängen, kombinieren Positionen mit weiteren Profilen und stimmen die Logistik auf Baustelle, Werkstatt oder Betrieb ab.

Technische Ausführung und Norm: Gleich- und ungleichschenkliger Winkelstahl in S235JR+AR und S355J2 nach EN 10025; S355J2 laut Warenstamm in 6–6,3 m Handelslänge.

Fixmaßzuschnitt und projektbezogene Kommissionierung
Beratung zu Abmessung, Gewicht und Alternativprofilen
Lieferung im Raum Krefeld, Rheinland und darüber hinaus

Kleine gleichschenklige Winkel
Abmessung	Gewicht
20 × 20 × 3 mm	0,87 kg/m
25 × 25 × 3 mm	1,11 kg/m
25 × 25 × 4 mm	1,44 kg/m
30 × 30 × 3 mm	1,34 kg/m
30 × 30 × 4 mm	1,76 kg/m
35 × 35 × 4 mm	2,07 kg/m
40 × 40 × 4 mm	2,39 kg/m
40 × 40 × 5 mm	2,94 kg/m
45 × 45 × 5 mm	3,34 kg/m
50 × 50 × 5 mm	3,73 kg/m
50 × 50 × 6 mm	4,43 kg/m
60 × 60 × 6 mm	5,37 kg/m
65 × 65 × 7 mm	6,76 kg/m
70 × 70 × 7 mm	7,31 kg/m
75 × 75 × 8 mm	8,92 kg/m
80 × 80 × 8 mm	9,55 kg/m
90 × 90 × 9 mm	12,08 kg/m
100 × 100 × 10 mm	14,91 kg/m

Große gleichschenklige Winkel
Abmessung	Gewicht
110 × 110 × 10 mm	16,48 kg/m
120 × 120 × 12 mm	21,48 kg/m
130 × 130 × 12 mm	23,36 kg/m
150 × 150 × 12 mm	27,13 kg/m
150 × 150 × 15 mm	33,56 kg/m
160 × 160 × 15 mm	35,91 kg/m
180 × 180 × 16 mm	43,21 kg/m
180 × 180 × 18 mm	48,32 kg/m
200 × 200 × 16 mm	48,23 kg/m
200 × 200 × 18 mm	53,98 kg/m
200 × 200 × 20 mm	59,66 kg/m
250 × 250 × 25 mm	93,22 kg/m

Ungleichschenklige Winkel
Abmessung	Gewicht
30 × 20 × 3 mm	1,11 kg/m
40 × 20 × 4 mm	1,76 kg/m
45 × 30 × 4 mm	2,23 kg/m
50 × 30 × 5 mm	2,94 kg/m
60 × 40 × 5 mm	3,73 kg/m
65 × 50 × 5 mm	4,32 kg/m
75 × 50 × 6 mm	5,60 kg/m
80 × 40 × 6 mm	5,37 kg/m
80 × 60 × 6 mm	6,31 kg/m
90 × 60 × 6 mm	6,78 kg/m
100 × 50 × 6 mm	6,78 kg/m
100 × 65 × 7 mm	8,68 kg/m
120 × 80 × 8 mm	12,06 kg/m
130 × 65 × 8 mm	11,74 kg/m
150 × 75 × 9 mm	15,26 kg/m
150 × 100 × 10 mm	18,84 kg/m
180 × 90 × 10 mm	20,41 kg/m
200 × 100 × 10 mm	22,76 kg/m

Gewichtshinweis: theoretische Richtwerte bei einer Stahldichte von 7,85 kg/dm³. Walzradien sowie Fertigungs- und Normtoleranzen können zu Abweichungen führen. Weitere Schenkelbreiten und Dicken beschaffen wir projektbezogen.
