Winkelstahl verzinkt

Abmessungen

Erweiterte Größen und Metergewichte

Die Übersicht zeigt 48 typische gleich- und ungleichschenklige Winkelabmessungen von kleinen Werkstattprofilen bis zu großen Konstruktionswinkeln. Verfügbarkeit, Werkstoffgüte, Handelslänge, Verzinkung und Zuschnitt klären wir passend zur Anfrage.

Wofür eignet sich Winkelstahl verzinkt?

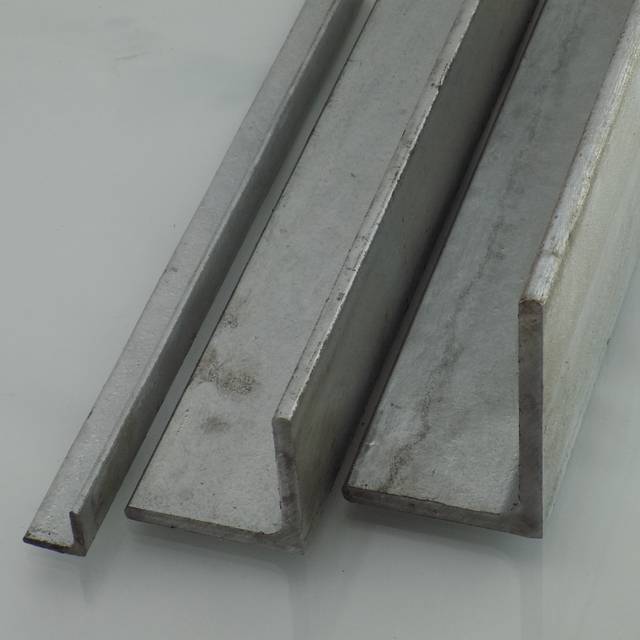

Verzinkter Winkelstahl verbindet die vielseitige L-Form mit einer schützenden Zinkoberfläche. Er eignet sich für Rahmen, Halterungen, Einfassungen, Verstärkungen und Konstruktionen im Innen- und Außenbereich. Richtgewichte beziehen sich auf das Grundmaterial; die Zinkauflage und tatsächliche Ausführung können das Gewicht beeinflussen. Oberfläche, Abmessung, Länge und Bearbeitung stimmen wir projektbezogen ab.

Technische Ausführung und Norm: Gleich- und ungleichschenkliger Winkelstahl S235JR, Handelslänge 6–6,3 m, nach DIN 1013–1029 und feuerverzinkt nach DIN EN 1461.

Fixmaßzuschnitt und projektbezogene Kommissionierung
Beratung zu Abmessung, Gewicht und Alternativprofilen
Lieferung im Raum Krefeld, Rheinland und darüber hinaus

Kleine gleichschenklige Winkel
Abmessung	Gewicht
20 × 20 × 3 mm	0,87 kg/m
25 × 25 × 3 mm	1,11 kg/m
25 × 25 × 4 mm	1,44 kg/m
30 × 30 × 3 mm	1,34 kg/m
30 × 30 × 4 mm	1,76 kg/m
35 × 35 × 4 mm	2,07 kg/m
40 × 40 × 4 mm	2,39 kg/m
40 × 40 × 5 mm	2,94 kg/m
45 × 45 × 5 mm	3,34 kg/m
50 × 50 × 5 mm	3,73 kg/m
50 × 50 × 6 mm	4,43 kg/m
60 × 60 × 6 mm	5,37 kg/m
65 × 65 × 7 mm	6,76 kg/m
70 × 70 × 7 mm	7,31 kg/m
75 × 75 × 8 mm	8,92 kg/m
80 × 80 × 8 mm	9,55 kg/m
90 × 90 × 9 mm	12,08 kg/m
100 × 100 × 10 mm	14,91 kg/m

Große gleichschenklige Winkel
Abmessung	Gewicht
110 × 110 × 10 mm	16,48 kg/m
120 × 120 × 12 mm	21,48 kg/m
130 × 130 × 12 mm	23,36 kg/m
150 × 150 × 12 mm	27,13 kg/m
150 × 150 × 15 mm	33,56 kg/m
160 × 160 × 15 mm	35,91 kg/m
180 × 180 × 16 mm	43,21 kg/m
180 × 180 × 18 mm	48,32 kg/m
200 × 200 × 16 mm	48,23 kg/m
200 × 200 × 18 mm	53,98 kg/m
200 × 200 × 20 mm	59,66 kg/m
250 × 250 × 25 mm	93,22 kg/m

Ungleichschenklige Winkel
Abmessung	Gewicht
30 × 20 × 3 mm	1,11 kg/m
40 × 20 × 4 mm	1,76 kg/m
45 × 30 × 4 mm	2,23 kg/m
50 × 30 × 5 mm	2,94 kg/m
60 × 40 × 5 mm	3,73 kg/m
65 × 50 × 5 mm	4,32 kg/m
75 × 50 × 6 mm	5,60 kg/m
80 × 40 × 6 mm	5,37 kg/m
80 × 60 × 6 mm	6,31 kg/m
90 × 60 × 6 mm	6,78 kg/m
100 × 50 × 6 mm	6,78 kg/m
100 × 65 × 7 mm	8,68 kg/m
120 × 80 × 8 mm	12,06 kg/m
130 × 65 × 8 mm	11,74 kg/m
150 × 75 × 9 mm	15,26 kg/m
150 × 100 × 10 mm	18,84 kg/m
180 × 90 × 10 mm	20,41 kg/m
200 × 100 × 10 mm	22,76 kg/m

Gewichtshinweis: theoretische Richtwerte des Grundmaterials bei einer Stahldichte von 7,85 kg/dm³. Walzradien, Zinkauflage sowie Fertigungs- und Verzinkungstoleranzen können das tatsächliche Gewicht beeinflussen. Weitere Ausführungen beschaffen wir projektbezogen.
